Ортопедические основания
Перечень деталей
Таблица 1
| № | Наименование | Количество, шт. |
| 1 | Левая часть рамы | 1 |
| 2 | Правая часть рамы | 1 |
| 3 | Центральная часть рамы | 1 |
| 4 | Часть рамы изголовья, изножья | 2 |
| 5 | Латофлекс | 34 |
| 6 | Латодержатель центральный | 17 |
| 7 | Латодержатель боковой | 34 |
| 8 | Болт М8х40 | 2 |
| 9 | Болт М8х16 | 4 |
| 10 | Гайка М8 | 10 |
| 11 | Подъемный механизм | 2 |
| 12 | Скоба-стопор | 2 |
Перед сборкой внимательно ознакомьтесь с данной инструкцией, проверьте комплектность фурнитуры. Сборку производить на ровной жесткой поверхности. Для облегчения сборки ее лучше производить вдвоем. Для сборки необходимы крестовая и плоская отвертки, молоток(киянка),ключи 10х8 и 14х17.
1.Начинайте сборку ортопедического основания с соединения части рамы изголовья и изножья к центральной части с помощью болтов 8х40.
2.Соедините правую и левую часть рамы болтами 8х16.
3.Установите латодержатели боковые на левую и правую часть рамы в соответствующие отверстия.
4. Вставьте латофлексы в боковые латодержатели (рис.4)
5. Вставьте свободные концы в центральный (двусторонний) латодержатель, затем надавливанием или ударом молотка защелкните латодержатель в соответствующие отверстие на центральной части рамы.
Рекомендации по обслуживанию кроватного основания
| Проблемы | Способы устранения | Рекомендации |
| Люфт в узлах сборки рамы кроватного основания | Подтяните болты(8) и гайки (10) | Повторяйте операцию по мере необходимости, но не реже 1 раз в год. |
Установка скоб-стопоров

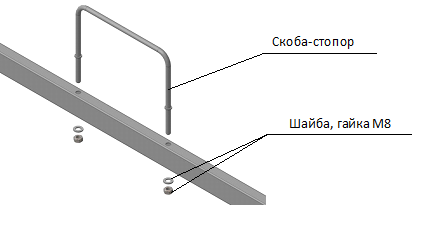

Установите скобы-стопоры в имеющиеся отверстия части рамы изголовья (рис. 5)
Установка подъемного механизма

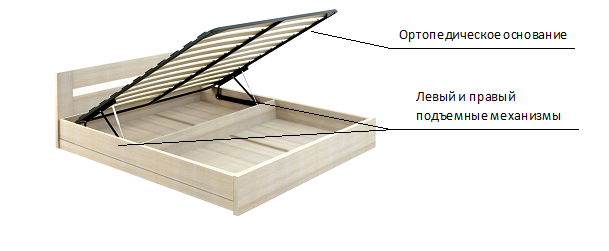

Прикрепите металлическую раму ортопедического основания к правому и левому подъёмному механизму, установленных на боковых царгах, с помощью винтов М8?40.
Выровняйте её положение за счёт продольных отверстий в подъёмных механизмах. Зафиксируйте это положение затягиванием винтов (см. Рис.6)
Газовые амортизаторы, устанавливаемые в подъёмные механизмы имеют различные по величине усилия. Усилие амортизатора, приобретённой Вами кровати и матраса, должно соответствовать информации в Таблице 3.
Усилие амортизаторов
Таблица 3
| 1400 | 1600 | |
| Усилие амортизатора(N) | 800N | 30-40 кг |
| Вес матраса(кг) | 1000N | Более 30кг |

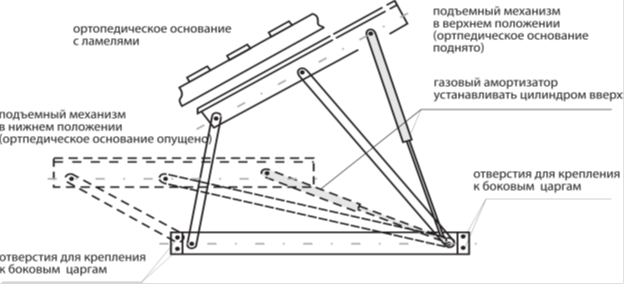

Открутите гайки М8 мм с подъёмного механизма и снимите шайбы Ф8 мм. Закрепите газовый амортизатор в подъёмном механизме на тех местах, где вы скручивали гайки. Подъёмные механизмы необходимо устанавливать цилиндром вверх. Закрепите газовый амортизатор в подъёмном механизме с помощью этих же гаек и шайб. Аналогично закрепите газовый амортизатор в подъёмном механизме на другой стороне кровати.
Проверьте работу собранных подъёмных механизмов вместе с газовыми амортизаторами – несколько раз поднимите и опустите ортопедическое основание. Проверьте, симметрично ли лежит основание внутри кровати, не должно быть сцепления или трения во время подъема и опускания. При необходимости проведите корректировку.
ВНИМАНИЕ!!!
• Соблюдайте симметричность установки левого и правого амортизаторов в подъёмных механизмах — цилиндром вверх.
• Нарушение правил установки газовых амортизаторов и не соблюдение симметрии сторон при установке газовых амортизаторов не является гарантийным случаем.
